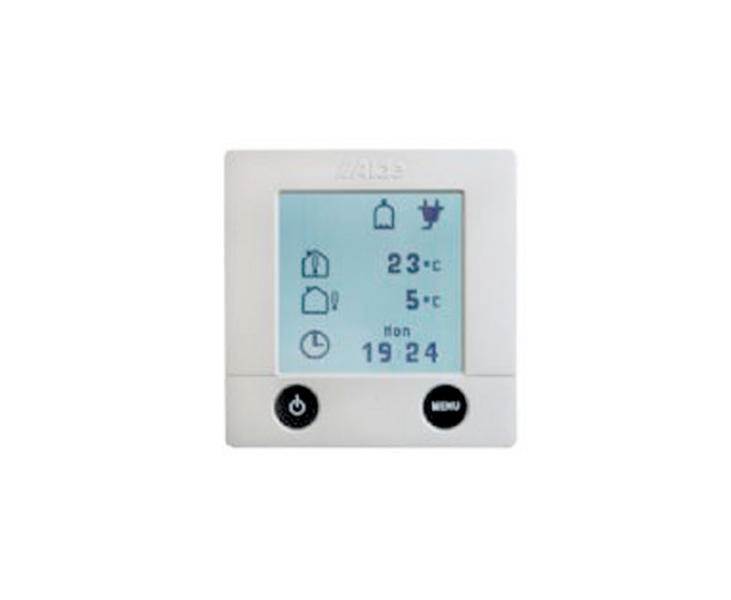

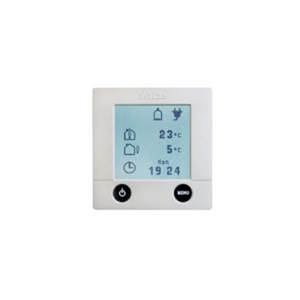

Alde Touchpanel panneau de commande pour Compact 3020/3010/primus
- Panneaux de commande avec écran tactile pour Compact ALDE
- Menu facile à utiliser avec des fonctions telles que température externe, horloge, baisse nocturne de la
- température et démarrage externe.
- L'écran tactile CRT 3,5" permet de naviguer facilement entre les différentes fonctions.
- La résolution de l'écran assure une image nette en plein jour comme dans l'obscurité.
- Le panneau de commande est compatible avec toutes les chaudières Alde Compact 3020/3010/primus
Le panneau propose trois types de menus:
- Le menu de démarrage.
- Indique l'heure, la température ainsi que les éléments raccordés au Compact .
SPÉCIFICATIONS TECHNIQUES:
- Menu de réglage.
- Permet les réglages de base pour la chaleur tels que la température, l'eau chaude et la source d'énergie.
- Menu des outils.
- Permet le réglage et le raccordement de fonctions supplémentaires au Compact .
- Le panneau de commande doit être installé à une hauteur d'au moins 1 mètre au-dessus du sol, veillez toutefois à ce qu'il ne soit pas trop près du plafond.
- Il ne doit pas non plus être placé sur un mur extérieur ou à proximité de pièces émettant de la chaleur, tels que lecteur de CD, frigidaire ou lampes ; ceci pouvant donner lieu à des températures erronées.
- L'espace derrière le panneau doit être bien aéré. S'il y a malgré tout un dysfonctionnement du thermostat sur le panneau, il est conseillé de connecter un détecteur externe au panneau.
- Percez des trous pour le panneau suivant la figure A.
- Vissez le panneau et mettez la façade en place.
- Le câblage doit être tenu par des attaches afin d'éviter les sollicitations à l'endroit des connexions au panneau..
- Dimensions: 88 x 87 mm.
- Profondeur: 40 mm.
- Poids: 150 g.
- Article No. 3010 413
