ADAPTATEUR DE RECHARGE COUDE A 90°
Installez un réservoir de gaz rechargeable GASLOW et tout devient plus simple.
- GASLOW : Société leader sur le marché des réservoirs rechargeables pour les véhicules de loisirs et des manomètres pour les bouteilles de Propane et Butane.
- Les réservoirs rechargeables GASLOW sont garantis 15 ans. C'est la solution la plus souple pour le gaz domestique de votre véhicule de loisirs.
- Pourquoi s'équiper de réservoir GPL rechargeables GASLOW ?
- 1- pour ne plus avoir à dévisser, soulever, transporter et réinstaller les bouteilles de Propane ou Butane.
- 2- pour faire des économies en rechargeant vos réservoirs
- 3- pour ne jamais changer un bouteille contenant encore 15 à 25% de sa capacité de gaz.
- 4- et enfin et peut être surtout... pour ne plus être embêté par le fait de ne pas trouver votre modèle de bouteille dans le pays où vous vous rendez..
- Vous pouvez installer :
- un réservoir avec une bouteille propane ou butane,
- ou 2 réservoirs avec un seul orifice de remplissage.
- Pour un montage de 2 réservoirs, vous pouvez montez soit 2 réservoirs de 13 Kg, soit 2 de 6 Kg ou encore un de 13 Kg et un de 6 Kg.
- Les Réservoirs GPL rechargeables GASLOW répondent aux Norme NF EN 1949 d'Avril 2011
-
DETAILS TECHNIQUES

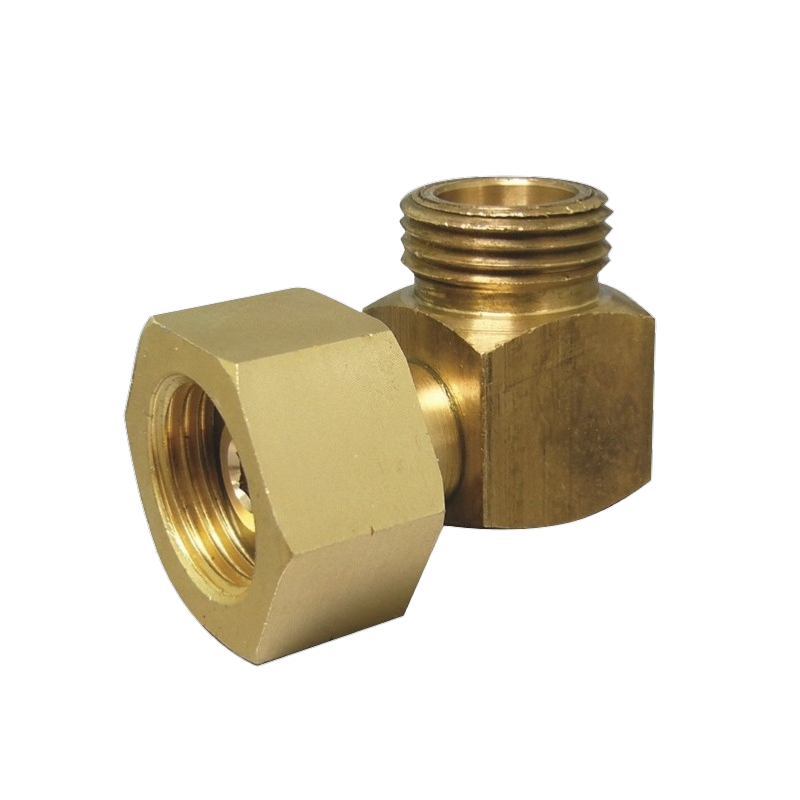

- ADAPTATEUR COUDE à 90°
- Utiliser l'adaptateur d'angle droit en connexion sur la boite de transfert en le dirigeant vers le haut, lorsque l'espace est restreint et que les lyres risquent d'être tordues, pincées ou endommagées.
- Illustration sur schéma : pièce n°6
- Le montage des GASLOW est très simple, cependant, il faut respecter les points suivants:
- La ou les bouteille(s) doivent être fixées au véhicule de façon quasi permanente,
- La coupelle de remplissage (boite de transfert) doit être encastrée sur la paroi fixe du véhicule,
- Il est vivement recommandé d'utiliser des lyres inox.
- Les références de toutes les pièces nécessaires à la bonne installation du (ou des) réservoir sont listés ci-dessous, avec un numéro correspondant sur le schéma et des photos ci-dessous.
- Références - descriptif - Réf sur le schéma
- 08-4011 - Réservoir rechargeable GASLOW 11 kg - 2
- 08-4011-2 - 2ème Réservoir rechargeable GASLOW 11 kg - 1
- 08-4006 - Réservoir rechargeable GASLOW 6 kg - 2
- 08-4006-2 - 2ème Réservoir rechargeable GASLOW 6 kg - 1
- 08-4100 - Ensemble recharge avec boîte transfert blanche, lyre inox 1,5m - 3
- 08-4106 - Ensemble recharge avec boîte transfert blanche, lyre inox 0,6m - 3
- 08-4101 - bouchon blanc pour boite de transfert - Pièce de rechange pour 5
- 08-4110 - Boite de transfert blanche - 5
- 08-4150 - Ensemble recharge avec boîte transfert noire, lyre inox 1,5m - 3
- 08-4156 - Ensemble recharge avec boîte transfert noire, lyre inox 0,6m - 3
- 08-4151 - Boite de transfert noire - 5
- 08-4152 - bouchon noir pour boite de transfert - Pièce de rechange pour 5
- 08-4111 - Bouchon cuivre pour boîte de transfert - Se visse sur la sortie de la boite de transfert
- 08-4200 - Lyre inox de connexion entre 2 Réservoirs GASLOW (60 cm) - 4
- 08-4210 - adaptateur de recharge 90° - 6
- 08-4215 - Lyre inox de connexion entre 2 Réservoirs GASLOW (1,5 m) - 4
- 08-4300 - adaptateur de recharge Français/Italien - Se visse sur 5
- 08-4305 - adaptateur de recharge Espagnol - Se visse sur 5
- 08-4310 - adaptateur de recharge Européen - Se visse sur 5
